直流供电迷你切割机

管理员2018-04-27共888人围观
简介这个DIY呢,经常需要切割一些金属条棒或者木头塑料之类的材料,用手工锯,不仅费力,锯出来还非常不整齐,需要花精力再次修整,然后想起型...

这个DIY呢,经常需要切割一些金属条棒或者木头塑料之类的材料,用手工锯,不仅费力,锯出来还非常不整齐,需要花精力再次修整,然后想起型材切割机那种结构不错,但那玩意太大,切小材料插电也不方便,于是……做迷你机器的想法再次诞生,正如同一位前辈常说的“懒惰是发明之母”……
首先,从闲置很久的边角料堆里找了一片50mm宽,8mm厚的扁钢,又找了个闲置很久的SCS20滑块壳子,切割改成可调的结构,淘宝买了个反向螺纹的小锯主轴,过程省略,使用895电机做动力

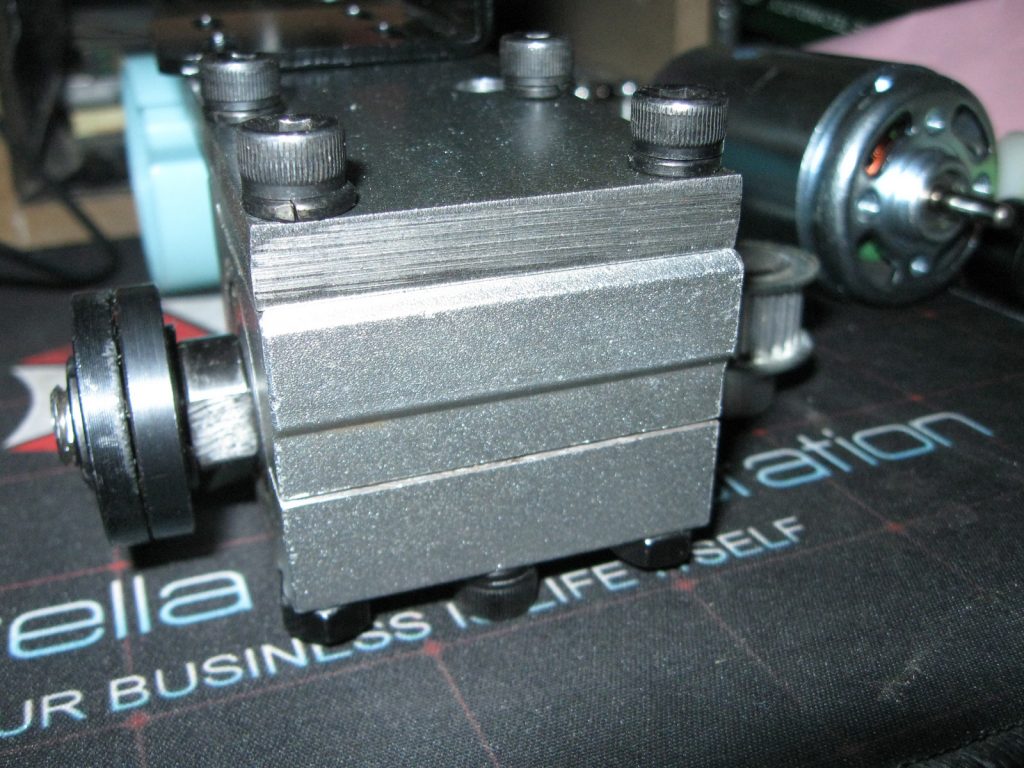

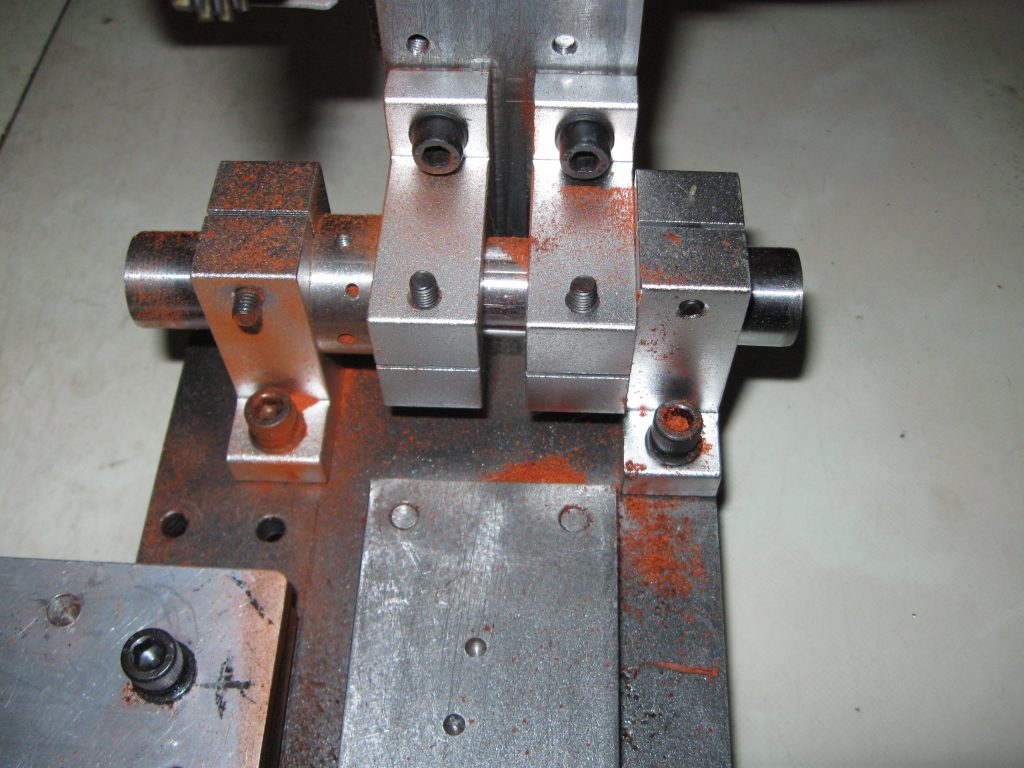

上半部分 上半部分,主轴箱间隙可调,轴径12mm,使用三个滚珠轴承上下结合部分 上下结合部分,没有合适的材料零件,最终使用4个20型光轴支架加一段光轴 主体部分底座 底座部分,10mm厚的钢板,不方便开槽,就加了两片扁钢形成个槽,防止切到底座上,左侧用厚角铝做个45度和90度简易角度控制结构,通过更换螺丝孔来切换[/caption]

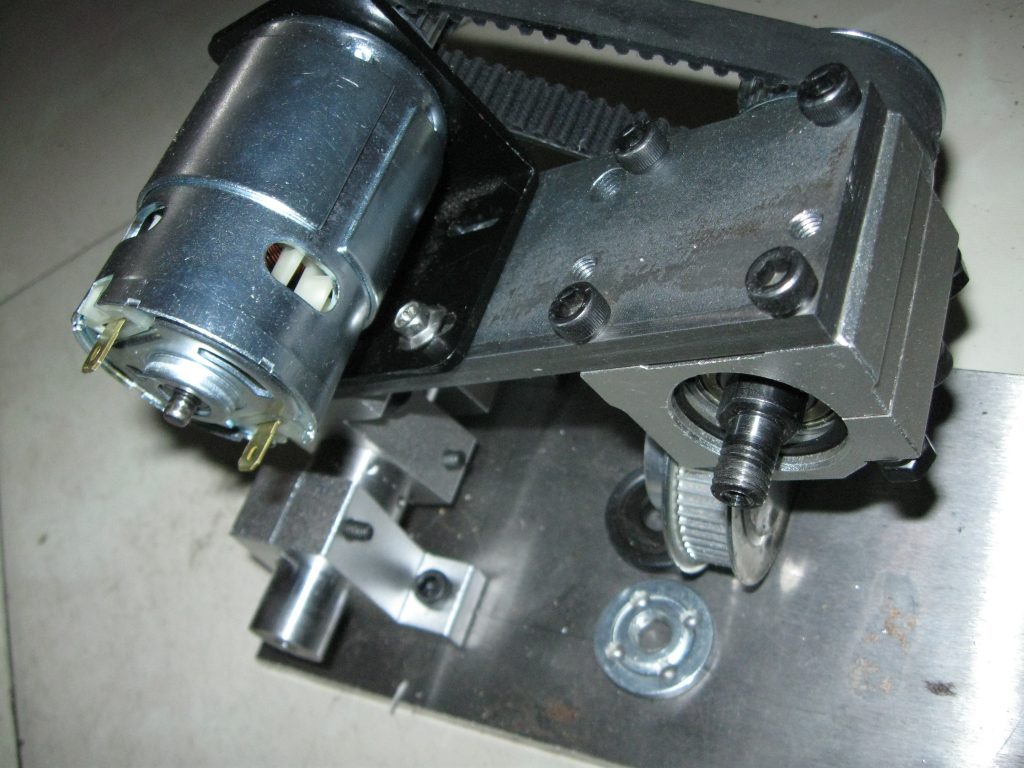

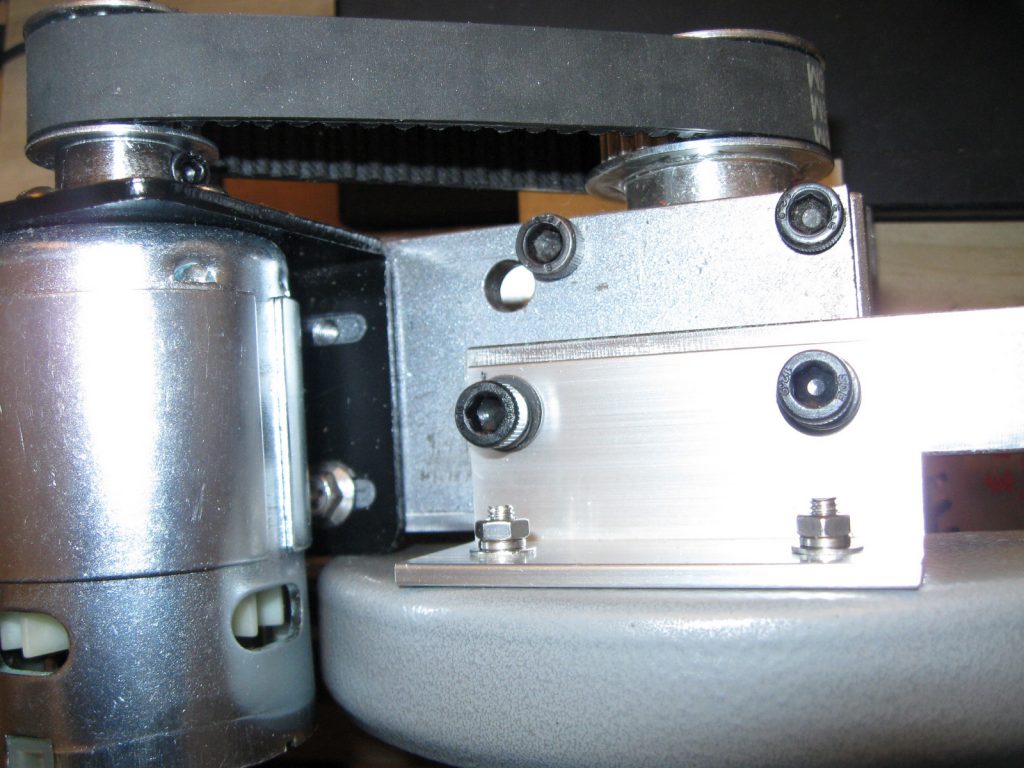

然后是动力部分的具体组装,为了能承受较大的力,使用了15mm宽的5M同步带,主轴上面的大轮是紧配合加螺丝,电机端的小同步轮,原本买的是抱紧结构的,但实际一看那个抱紧结构太弱了,只好先做个钢质的改装件来加强下

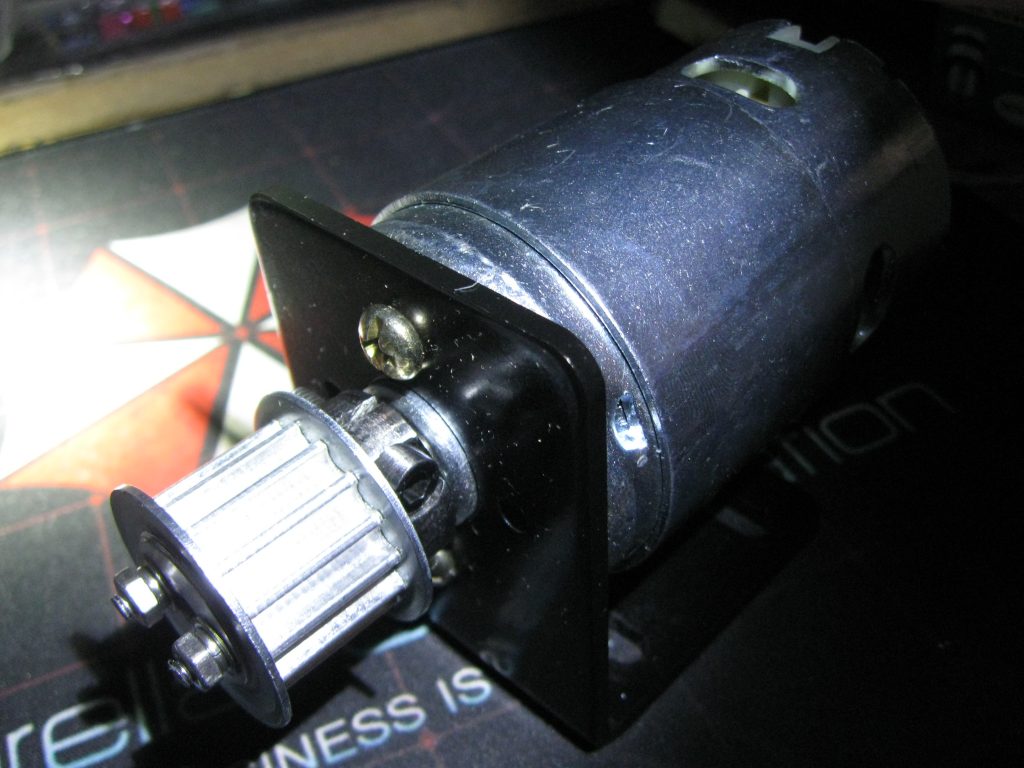

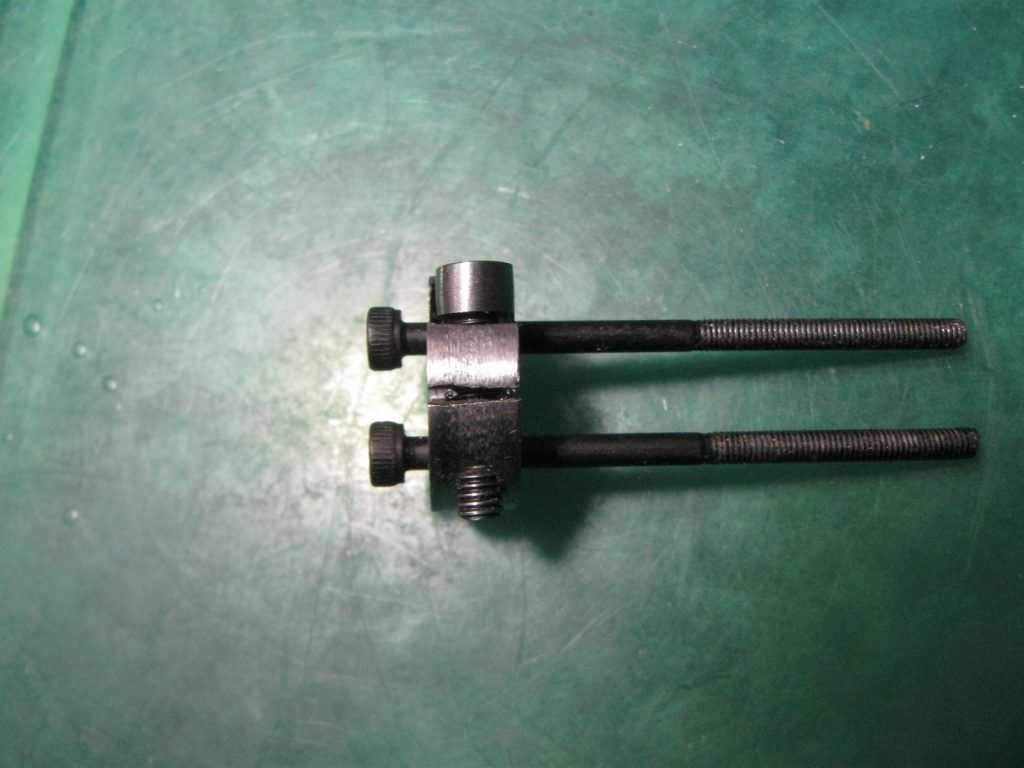

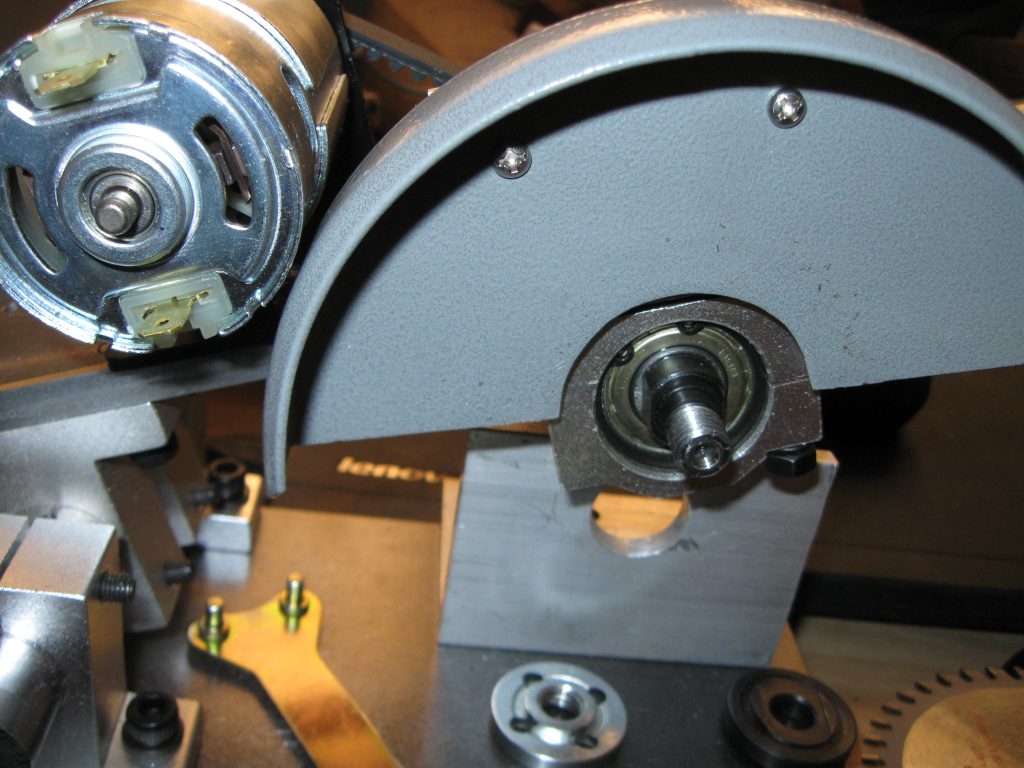

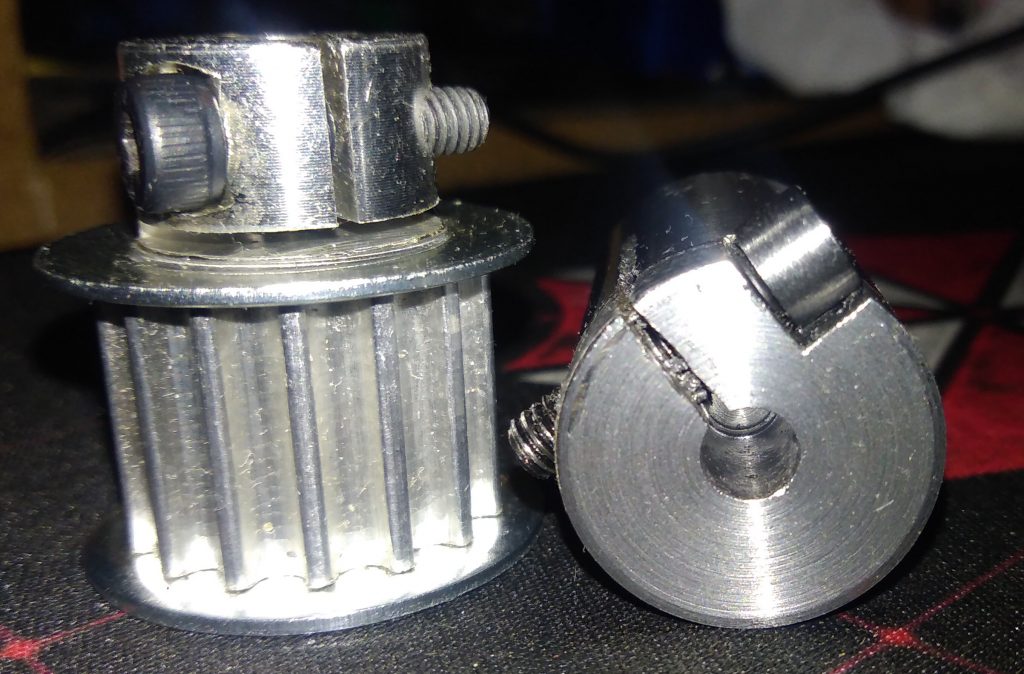

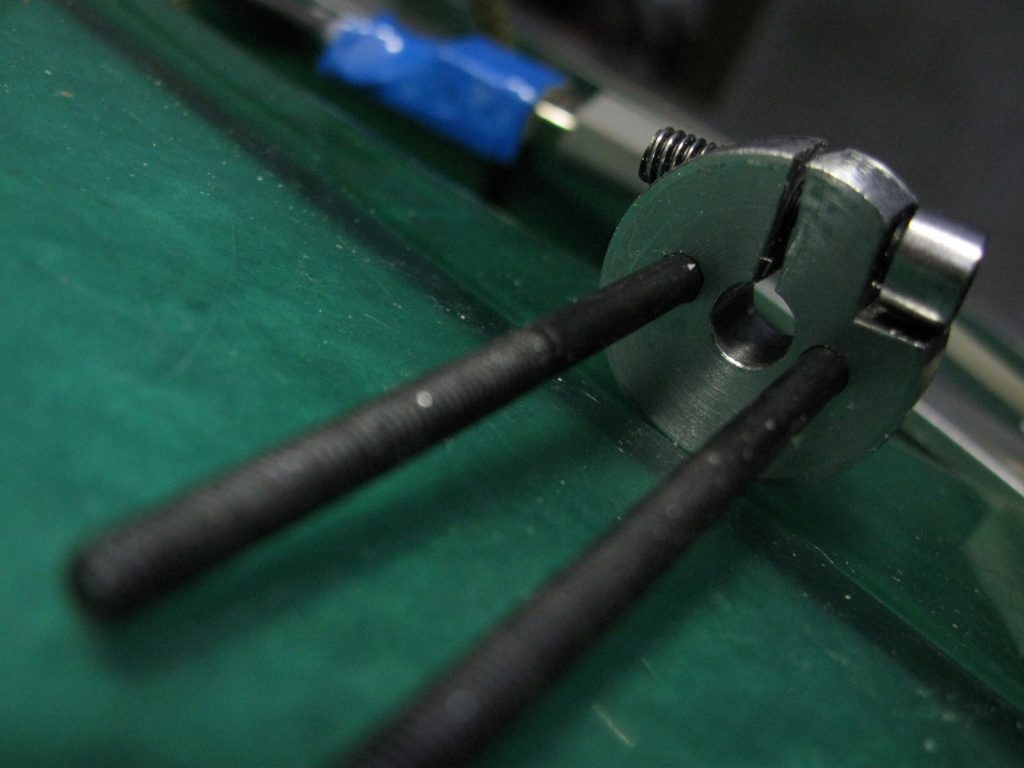

抱紧式同步轮 成品抱紧式同步轮,台阶都快锯断了,右边是即将用来改造的钢件 同步轮加强件 同步轮加强件,两根12.9级的m3加长螺丝,紧配合穿过 同步轮安装到电机上,与电机轴紧配合 主体部分,安装防护罩,改造自125型角磨机罩 主体侧面 电源线及开关、电机防尘罩、锯片
